我的里程碑的电容屏,经过几次反复的抽风之后,就长期抽风了。本来直接送到卖家,糊涂的卖家也没弄就发回来了,于是想想,自己修算了。

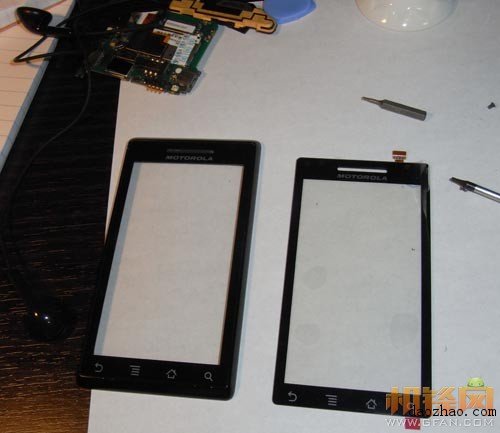

先淘宝买下一个电容屏,然后就准备拆了

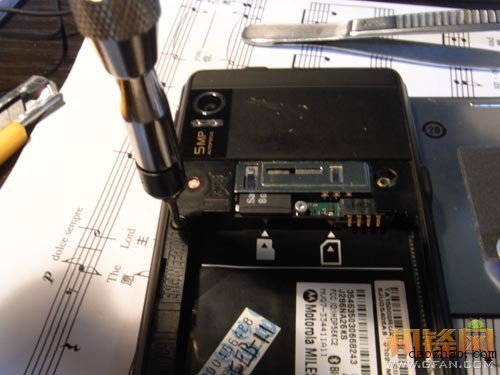

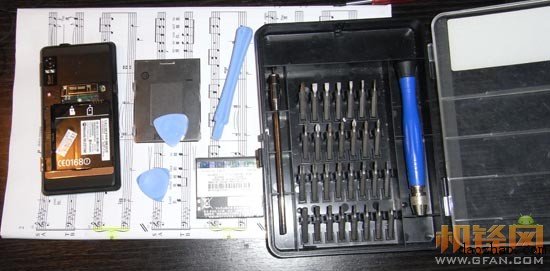

用T5螺丝刀

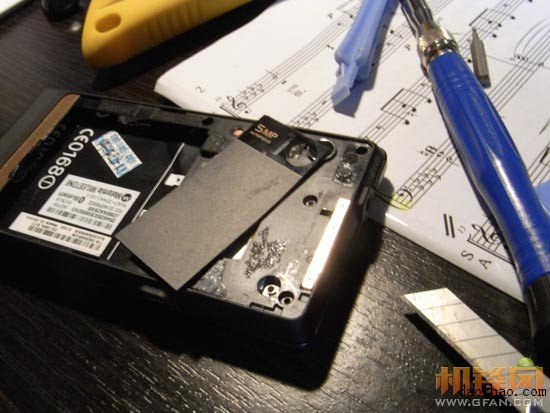

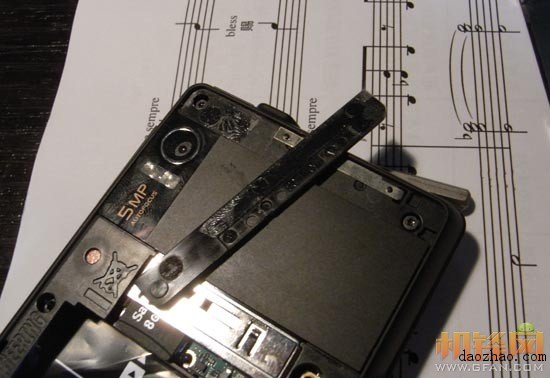

就能拆2个就没有,其他的都被盖上了,在顶上的2块板里,全部撬开,双面胶粘上的。




再暴露出3颗螺丝

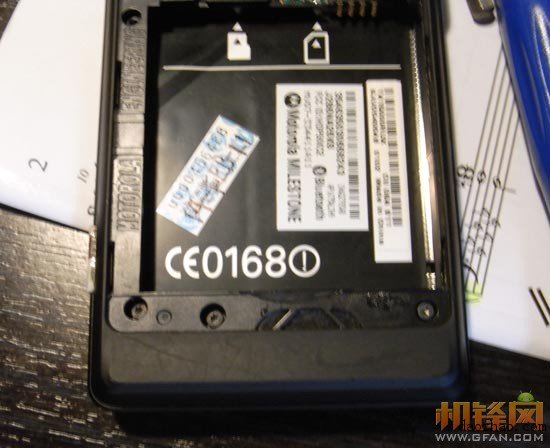

底下还有3颗,在扬声器盖板下面。

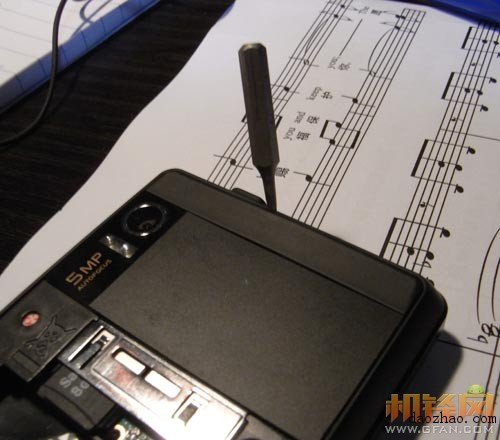

还是得硬来。

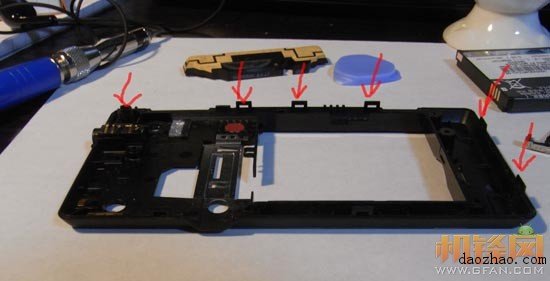

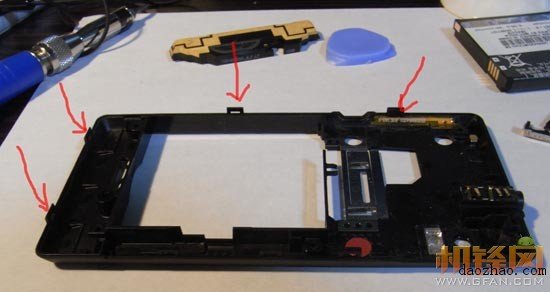

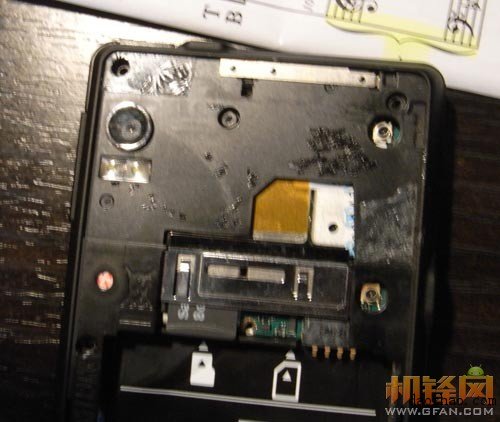

螺丝卸掉,就可以把背板拆掉了。注意所有的卡口的位置

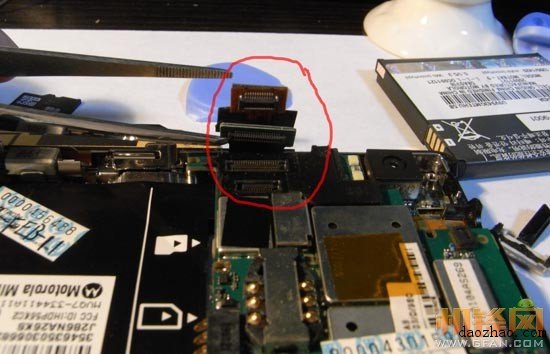

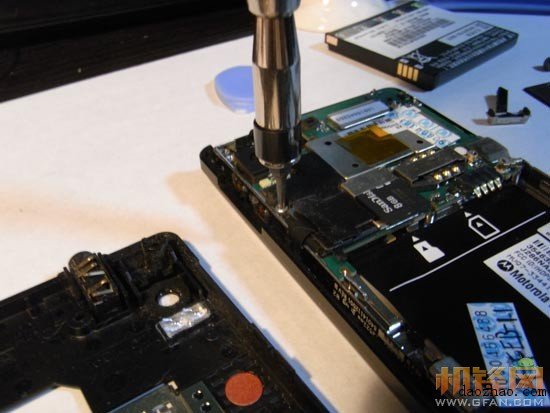

开了背盖之后,就可以把主线路板的螺丝找到并拆除。有2个排线,然后翻开后还有一个排线。

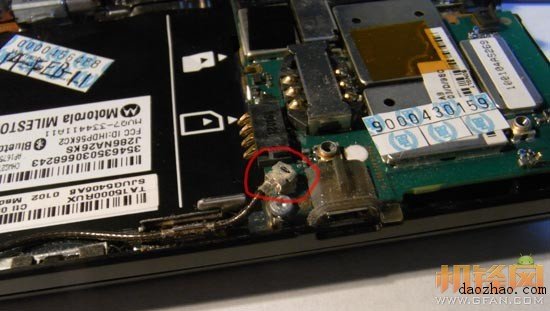

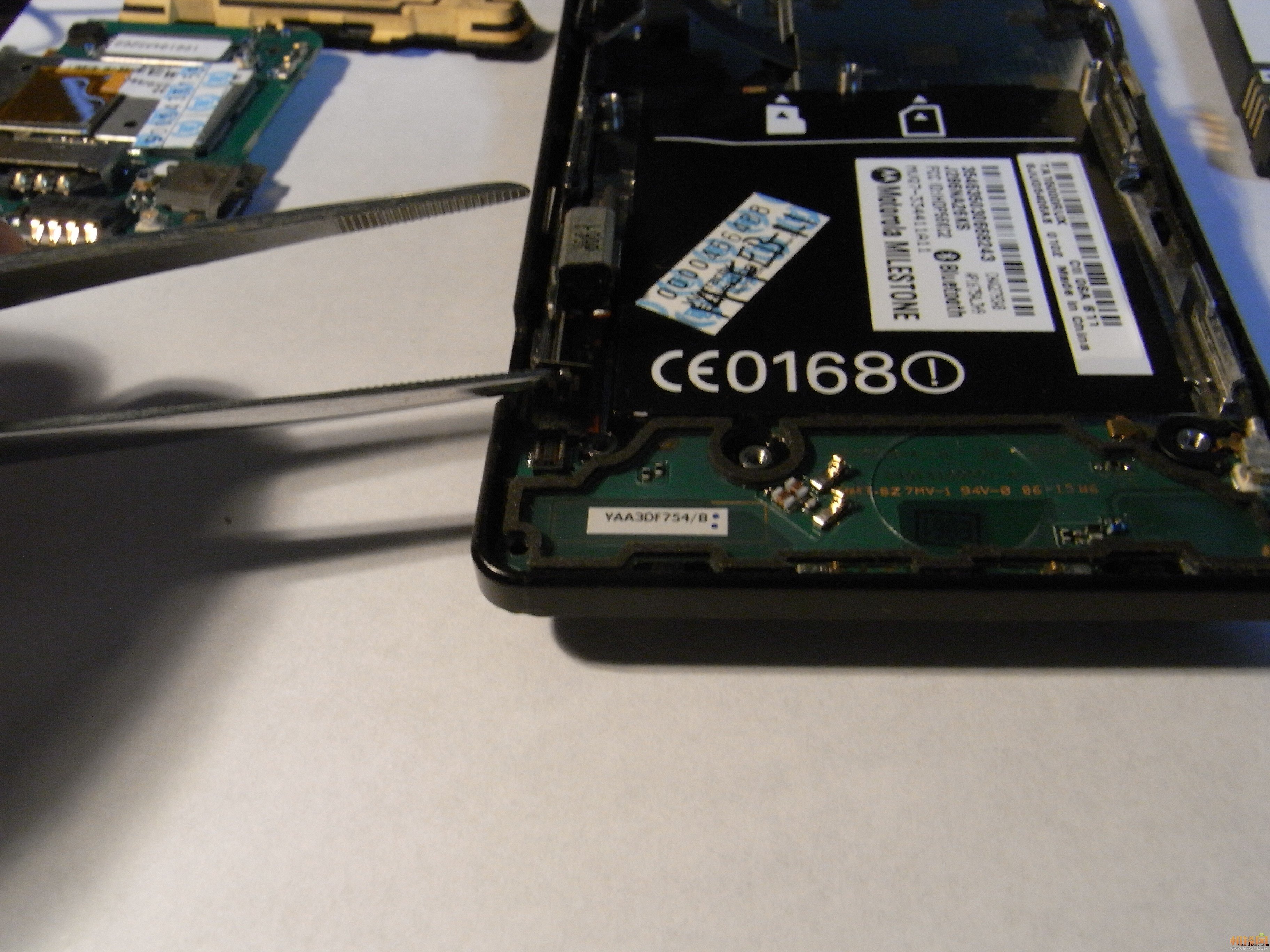

挑开天线的接头
下载 (48.91 KB)
2010-8-31 20:10
就可以把主线路板翻开,
下载 (59.08 KB)
2010-8-31 20:10

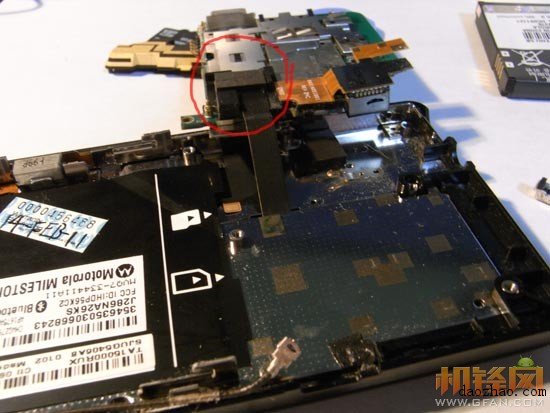

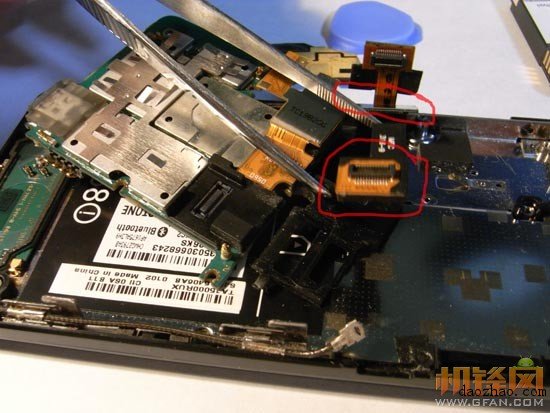

背后还有一个排线,取下。
下载 (67.17 KB)
2010-8-31 20:10

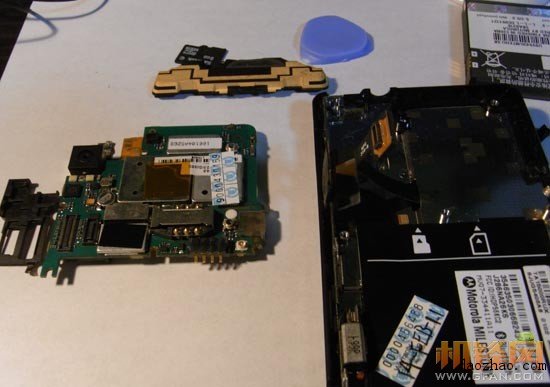

主线路板就算拆开了
下载 (45.7 KB)
2010-8-31 20:10

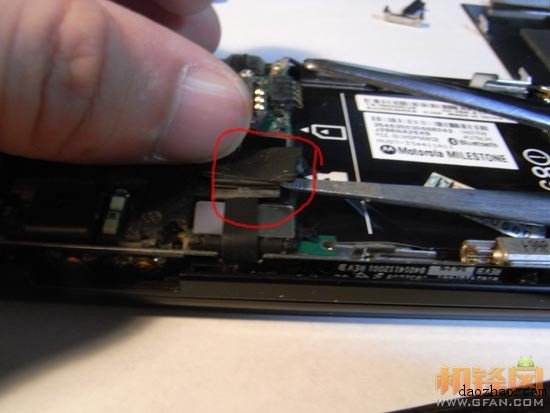

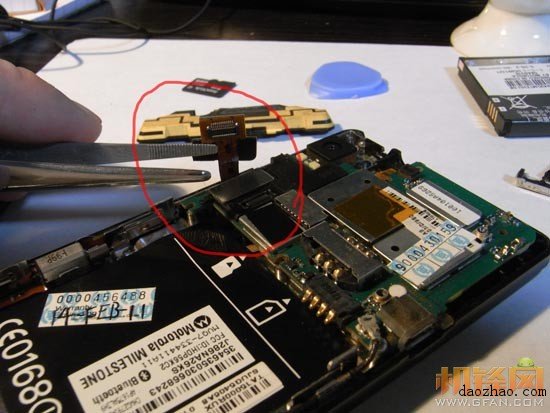

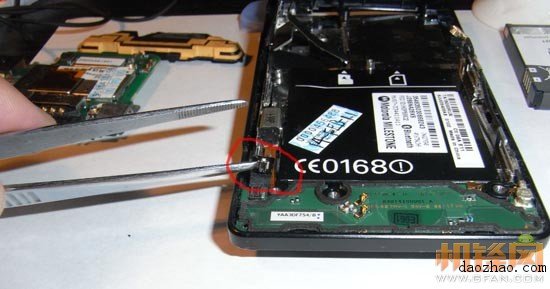

震动电机那还有个排线,也要断开
下载 (1.57 MB)
2010-8-31 20:10

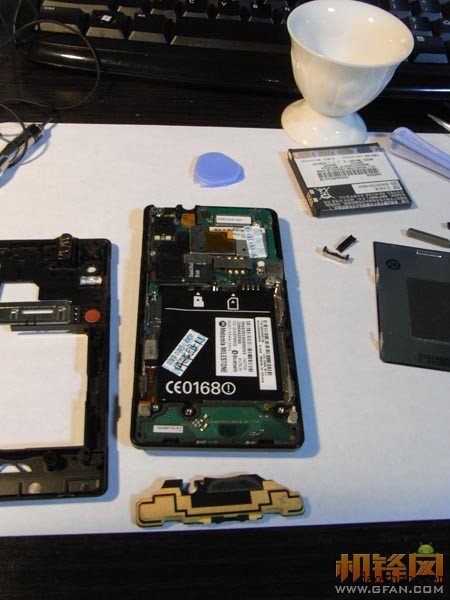

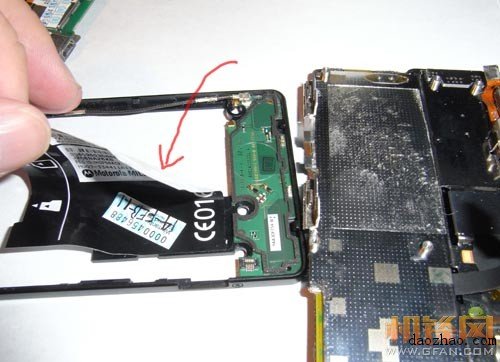

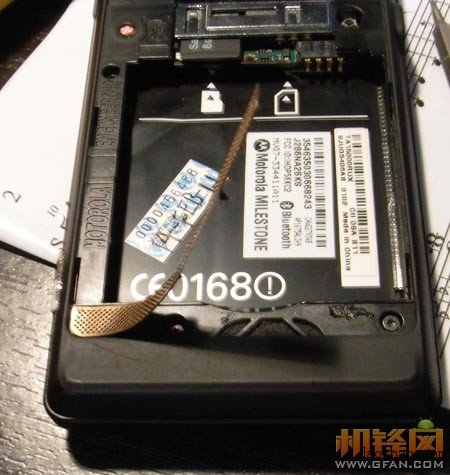

撕开或者割开电池仓贴纸,就可以把外框取下了。

)

)


)

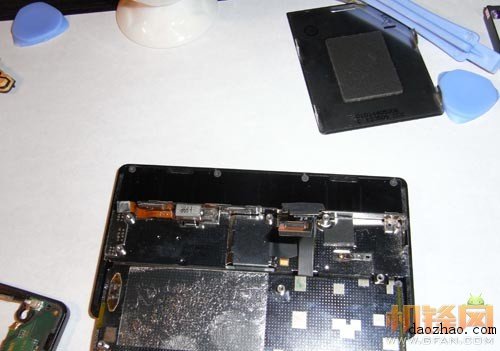

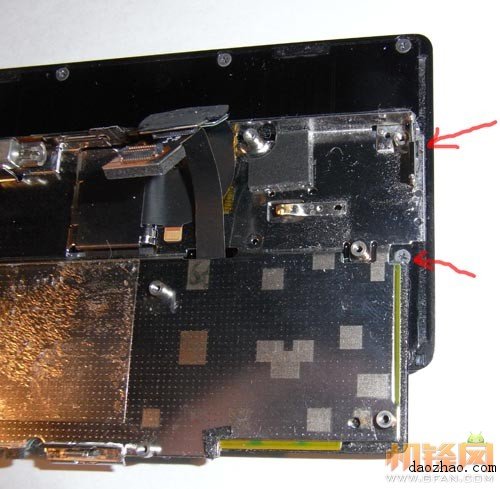

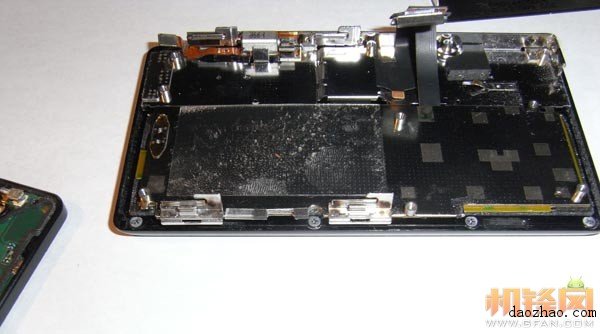

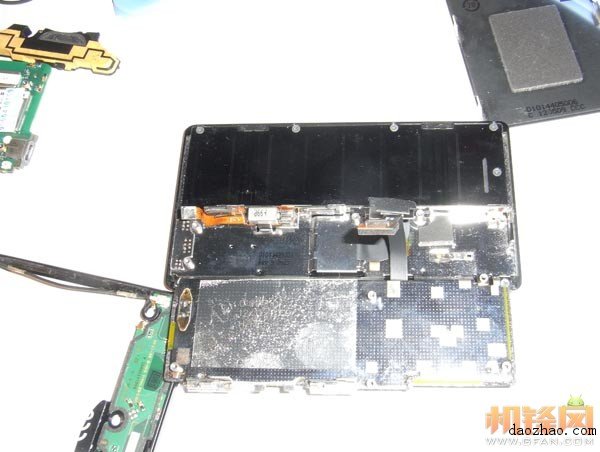

然后就是拆除屏幕背板。注意箭头处几个笔夹隐蔽的螺丝。
下载 (61.45 KB)
2010-8-31 20:24

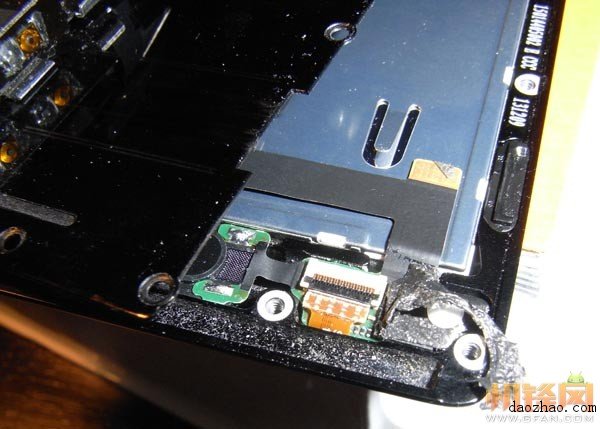

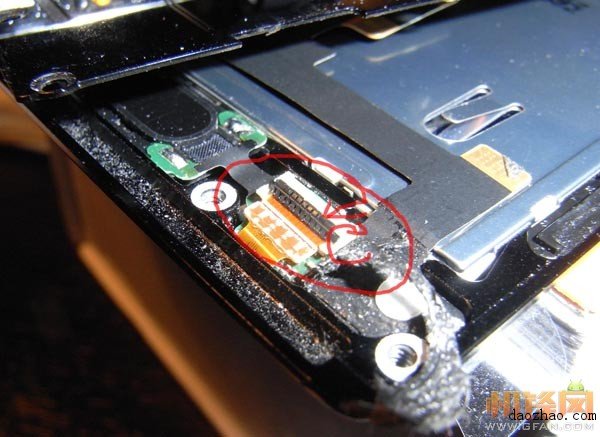

这里还剩一个跳线,注意跳线的接口非常小,有个锁扣,上翻起来解锁,下图,下下图分别为解锁,锁住状态。这是电容屏的跳线。
下载 (68.8 KB)
2010-8-31 20:24 下载 (61.13 KB)
2010-8-31 20:24

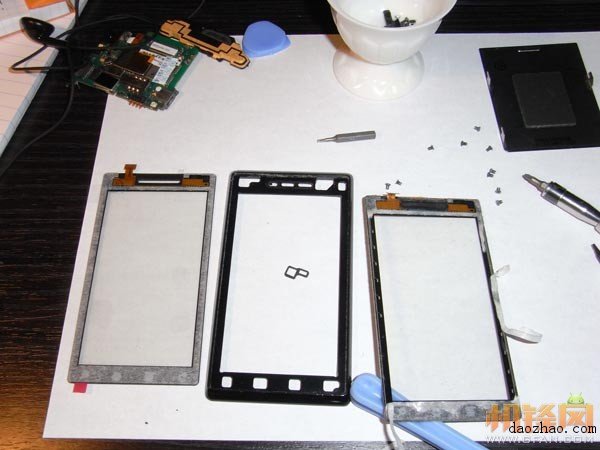

再把听筒等一系列用胶带粘连的东西拆下后,外屏就和内屏彻底分开了。
下载 (34.79 KB)
2010-8-31 20:24 下载 (33.53 KB)
2010-8-31 20:24

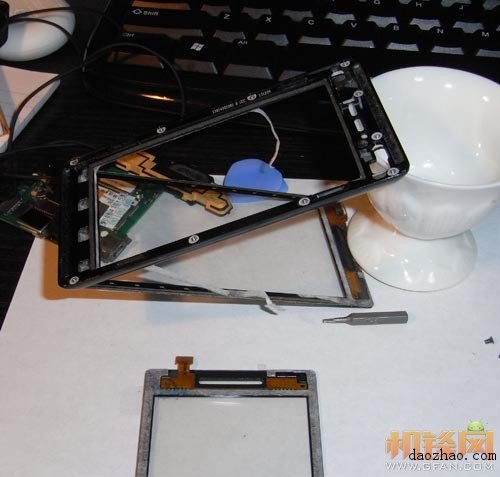

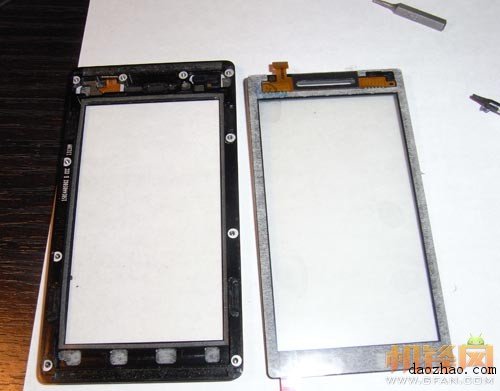

可以看到屏幕是用双面胶粘在外框上的。

也没什么办法,只好把外屏和框就这样用手小心分开。分开后应将外框的槽里剩余的双面胶清楚干净,用螺丝刀顶住纸巾就能擦干净。
下载 (44.96 KB)
2010-8-31 20:24
取下外屏背面保护膜后,应带橡胶指套,操作,不然会留下手印子。液晶屏绝不可碰到指纹。外屏对框建议对长边后缓慢放下就能粘和妥帖。内屏安装前,注意一定要用皮老虎将灰尘彻底吹干净。
下载 (53.3 KB)
2010-8-31 20:24

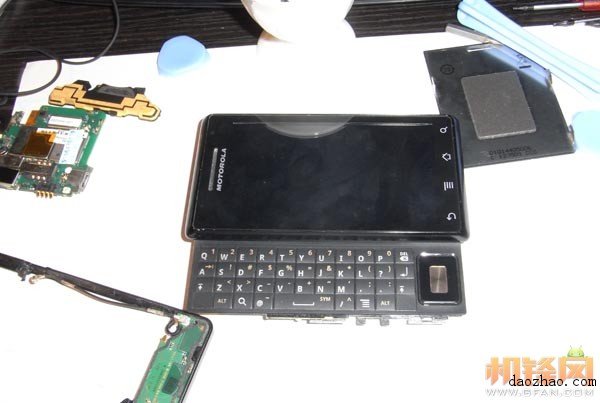

反顺序安装后,点亮,一切ok啦,我的里程碑又能用了。
前后耗时1.5小时,非常吃力,非常难换。
